Задняя подвеска автомобиля 4×2 Рено Дастер
Renault Duster Задняя подвеска автомобиля 4×2
- Замена подшипника ступицы заднего колеса
- Замена сайлент-блока рычага балки
- Снятие амортизатора
- Снятие балки задней подвески
- Снятие пружины

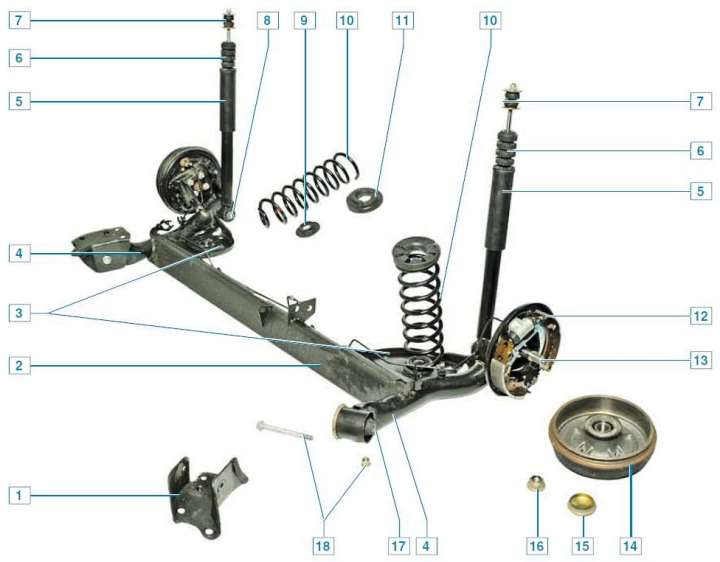

Элементы задней подвески: 1 — кронштейн крепления рычага балки к кузову; 2 — балка; 3 — кронштейн рычага; 4 — рычаг балки; 5 — амортизатор; 6 — буфер хода сжатия; 7 — подушки и шайбы верхнего крепления амортизатора к кузову; 8 — болт крепления амортизатора к рычагу; 9 — нижняя прокладка пружины; 10 — пружина; 11 — верхняя прокладка пружины; 12 — тормозной механизм заднего колеса; 13 — цапфа заднего колеса; 14 — барабан тормозного механизма в сборе с подшипником заднего колеса; 15 — колпачок; 16 — гайка подшипника колеса; 17 — сайлент-блок рычага балки; 18 — болт и гайка крепления рычага балки к кронштейну

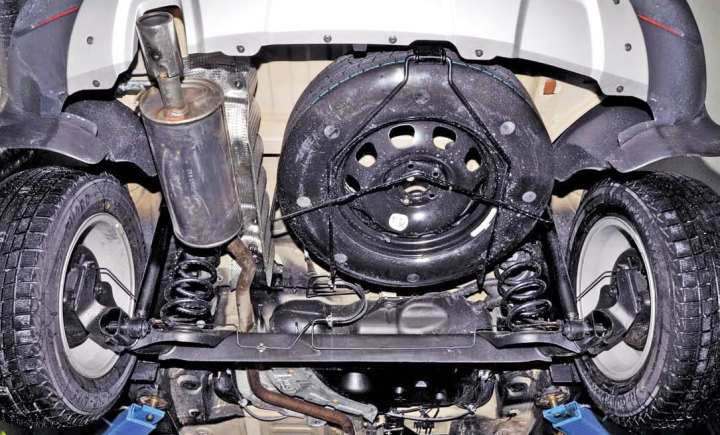

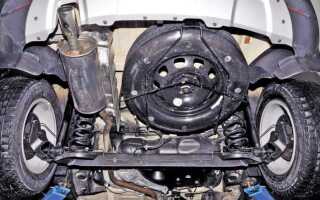

Задняя подвеска — полунезависимая c упругой балкой, пружинная с телескопическими амортизаторами двухстороннего действия. Балка U-образного сечения с приваренными к ней продольными рычагами. Балка жесткая на изгиб, работает на скручивание, выполняя роль торсиона. Это позволяет колесам задней оси перемещаться в вертикальной плоскости независимо друг от друга в определенных пределах. Такая конструкция подвески приближает ее по комфортности к независимой подвеске, но дешевле и проще в изготовлении. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена, внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального. К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками, с запрессованными в них сайлентблоками, которые предназначены для шарнирного соединения рычагов подвески с кузовом. Наружная обойма сайлент-блока — пластмассовая, а внутренняя металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.

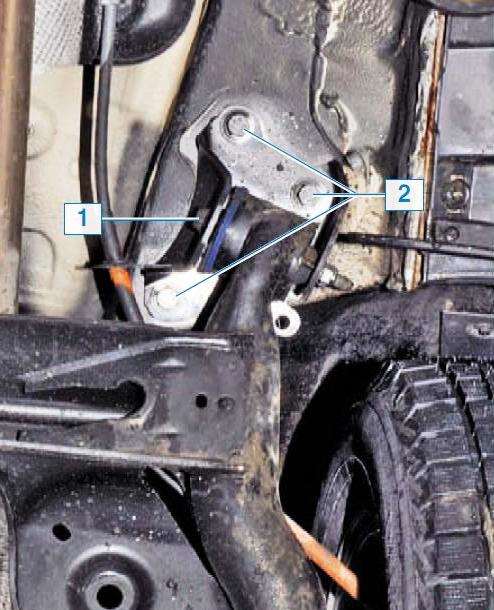

Через внутреннюю обойму сайлент-блока проходит болт 1, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 2
Пружина задней подвески: верхняя прокладка; пружина; нижняя прокладка

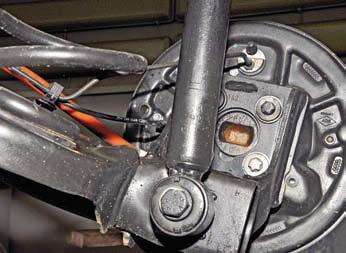

Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Прокладки предотвращают передачу высокочастотных колебаний подвески на кузов. Не допуская контакта «сталь по стали», прокладки также исключают стуки и скрипы. Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле. В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, соединяющий амортизатор с рычагом подвески.

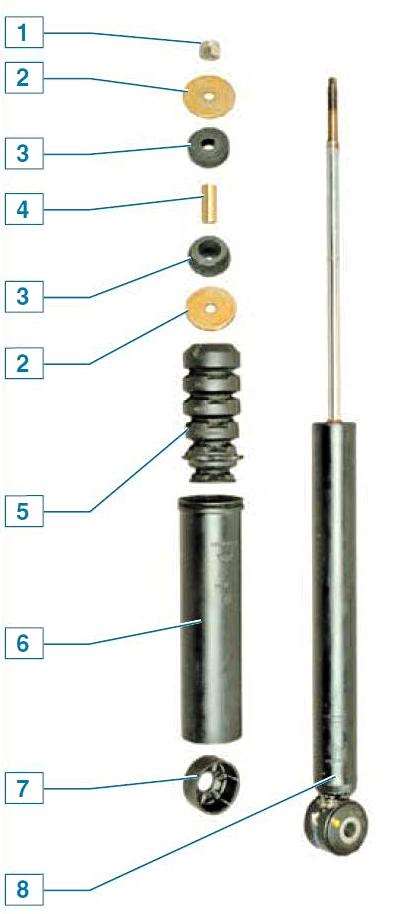

Амортизатор задней подвески: 1 — гайка крепления штока; 2 — шайба; 3 — подушка штока; 4 — распорная втулка; 5 — буфер хода сжатия; 6 — чехол; 7 — защитный колпак; 8 — амортизатор
Шток амортизатора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол. Буфер служит для ограничения хода колеса вверх. Предотвращает деформацию и поломку элементов подвески, а также исключает передачу ударных нагрузок на кузов.

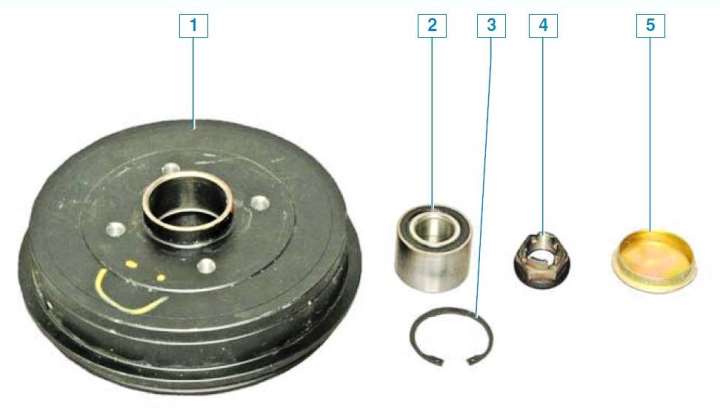

Узел подшипника заднего колеса: 1 — барабан тормозного механизма; 2 — подшипник заднего колеса; 3 — стопорное кольцо подшипника; 4 — гайка подшипника; 5 — колпачок
Подшипники задних колес двухрядные. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса — с небольшим зазором.

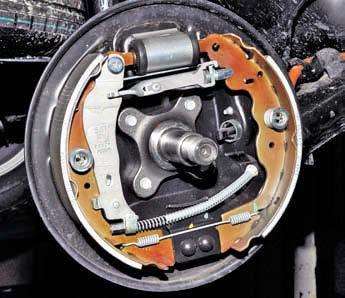

Цапфа заднего колеса
В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки. Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации регулировке не подлежат. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
Цапфа заднего колеса крепится четырьмя винтами через щит тормозного механизма к фланцу балки задней подвески
