Как поменять рукоятку АКПП на Рено Дастере

Для управления автоматической трансмиссией на Renault Duster выпуска до 2018 г. использовался напольный рычаг без чехла. Некоторые владельцы производят замену ручки АКПП на Рено Дастере на узел от других машин французского концерна, отличающийся уменьшенными габаритами и улучшенной эргономикой. Демонтаж также потребуется для ремонта или обслуживания механизма переключения.

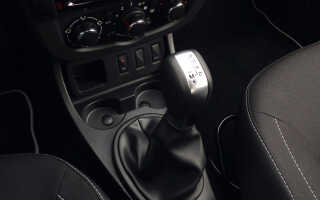

Ручка АКПП

Для управления трансмиссией на Рено Дастер используется напольный рычаг.

Является ли ручка съемной

Для привода тросового механизма управления коробкой передач используется кулиса, прикрепленная к центральному тоннелю кузова. На металлический стержень надета декоративная насадка с кожаной или пластиковой отделкой.

На боковой кромке рукоятки есть кнопка управления блокиратором, предотвращающим случайное переключение режимов. Производитель машины предусмотрел возможность снятия насадки с металлического стержня кулисы КПП.

Нужны ли специфические инструменты

Владелец автомобиля выпуска до 2018 г. может заменить облицовку селектора автоматической трансмиссии без использования инструмента. Позднее стала применяться насадка с кожаным чехлом, прикрепленным к овальному отверстию в центральной консоли пластиковым кольцом. Для снятия потребуется монтажная лопатка, предотвращающая повреждение внутренней отделки салона. Если планируется демонтаж селектора в сборе, то понадобится комплект гаечных ключей для 6-гранных гаек.

Специфические инструменты

Для замены ручки понадобится комплект гаечных ключей.

Если владелец машины предполагает укоротить металлический стержень кулисы, то потребуется набор надфилей или электрический дремель с набором дисков. Также понадобится ветошь или пылесос для удаления металлической стружки, образующейся при обработке штанги.

Следует учитывать, что оригинальный рычаг не поставляется на рынок запасных частей, в случае повреждения потребуется покупка кулисы.

Процесс замены рычага

Если владелец автомобиля Duster выпуска до 2015 г. планирует поменять наконечник рукоятки, то необходимо выполнить действия:

  1. Перевести селектор в положение стоянки, а затем рукой повернуть против часовой стрелки на 1/4 оборота пластиковую трубку, расположенную под наконечником.
  2. Сдвинуть трубку вниз до упора, а затем взять рукой насадку и потянуть вертикально вверх, преодолевая усилие пластиковых фиксаторов.
  3. Аккуратно подрезать трубку рычага на требуемую высоту ножовкой по металлу или надфилем (владельцы стараются сделать пропил на уровне сферической выемки, используемой для удержания наконечника). Следует учитывать, что внутри штанги проходит тяга механизма блокировки, при доработке важно не повредить элемент.
  4. Вытащить плоскогубцами штифт, расположенный на тяге, а затем снять обрезанный кусок трубки.
  5. Доработать наконечник штанги отключения блокировки в соответствии с конструкцией. Например, при использовании детали от Megane 3 необходимо убрать металлический штифт, сточить выступы на пластиковой тяге, а затем прорезать овальное отверстие для зацепления с кнопкой.
  6. Доработать отверстие в наконечнике, добиваясь легкой установки на рычаг.
  7. Сделать прорези для фиксации насадки, а затем собрать конструкцию. При необходимости произвести дополнительную подрезку тяги управления блокировкой и доработать лыски на рычаге, необходимые для плотной фиксации наконечника. Корректно собранный узел не болтается при приложении усилия, курок управления блокировкой не заедает независимо от положения селектора.
Процесс замены рычага

Чтобы снять кулису, нужно демонтировать рукоятку.

На машинах, собранных после 2015 г., для снятия ручки необходимо поддеть лопаткой пластиковое кольцо чехла, закрепленное на центральной консоли, а затем сдернуть наконечник движением вверх. Следует учесть, что приводы переключения АКПП на машинах до и после рестайлинга отличаются конструкцией металлического рычага, и переставить наконечники без доработки кулисы невозможно.

Чтобы снять кулису, потребуется:

  1. Установить машину на эстакаду или в гараж со смотровой ямой.
  2. Демонтировать батарею и глушитель шума впускаемого воздуха.
  3. Отсоединить тросы управления с шарового пальца качалки на верхней части картера коробки.
  4. Снять крышку центральной консоли пола, которая крепится на защелках.
  5. Отвернуть 4 болта верхнего крепления кулисы.
  6. Демонтировать теплозащитные щитки, которые удерживаются штампованными гайками, навернутыми на приваренные к днищу кузова шпильки. На машинах с полным приводом необходимо снять карданный вал с промежуточной опорой.
  7. Вынуть селектор переключения через отверстие в кузове.
  8. Установить новый узел и смонтировать детали в обратной последовательности (с соблюдением момента затяжки резьбовых соединений на фланцах и промежуточной опоре карданного вала), а затем отрегулировать длину тросов.

Как поменять чехол на ручке

Для перешивки чехла на машинах выпуска до 2015 г. необходимо:

  1. Снять наконечник, демонтировать кнопку отключения блокировки, а затем оклеить поверхность широкой лентой малярного скотча для получения шаблона заготовки кожаной обшивки.
  2. Вырезать шаблон (поскольку оплетка состоит из 2 симметричных половин, то оклеивается только часть поверхности детали), а затем наклеить скотч на плотную бумагу или картон.
  3. Перенести контуры лекала на искусственную или натуральную кожу. Следует учитывать, что синтетический материал тянется по диагонали волокон. Для улучшения посадки рекомендуется расположить их по ширине будущего чехла. При дальнейшем натяжении кожи удастся избежать формирования складок.
  4. Вырезать кожаные заготовки, произвести пробную примерку. Обнаруженные излишки материала аккуратно подрезать ножницами или ножом по металлической линейке, что позволит получить ровные края.
  5. Прошить кромки на швейной машине для получения ровного стежка.
  6. Соединить элементы синтетической нитью подходящего цвета, прошивая материал крестом.
  7. Подрезать излишки кожи на припусках.
  8. Подтянуть швы, добиваясь плотной посадки кожаного чехла на поверхности рукоятки. При слабом натяжении материал будет прокручиваться и собираться складками.
  9. Установить на место клавишу блокировки и смонтировать насадку на штатное место.

На машинах выпуска после 2015 г. необходимо снять ручку вместе с чехлом.

Он крепится к нижнему пластиковому кольцу металлическими скобами, а сверху зафиксирован хомутом. Чехол необходимо распороть для получения лекала, по которому следует вырезать заготовки из кожи. Элементы сшивают вручную или на машинке, а затем аккуратно собирают конструкцию и устанавливают на место. Если владелец не имеет навыков швейных работ, то рекомендуется обратиться в компанию, специализирующуюся на перетяжке салонов автомобилей.

Какую ручку поставить взамен старой

Владельцы машин Duster, выпущенных до 2015 г., используют ручки от автомобилей Megane 3 или Fluenсe. Наконечник обшит кожей и оборудован хромированными элементами, для монтажа необходима небольшая доработка рычага. Возможна установка детали от Laguna 2, также требующая модернизации трубки селектора и тяги блокиратора. При использовании элементов от машин других концернов понадобится ставить переходники, что снижает надежность работы механизма отключения блокировки.
